今天介紹一下全自動燃?xì)獗趻鞝t，它是一臺可以給廚房，淋浴“供熱”；同時又可以按照所設定的溫度給地暖（浴缸）“自動供熱”，并保持溫度；另外還可以對地暖（浴缸）按設定溫度進行“追加燃燒”的這樣一臺機器。它由2臺熱交換器以及氣體和水的控制閥門，泵等構成。并且，搭載感知熱水溫度，以及水量的傳感器，通過16位單片機控制機器的整體動作。
為燒開熱水而工作的是熱交換器。在燃燒器上面鋪設有水通過的銅管，并為增加銅管的表面積安裝了薄板結構。這樣燃燒器點火后最大可以達到放出3萬千卡的熱量（以16號壁掛爐為代表），而且通過薄板可迅速傳導到銅管內的水，瞬間加熱成熱水。
現在，我們解剖一下實際的機器工作動作。首先“供熱”時，打開水龍頭，壁掛爐中產生水流，水量傳感器會感知到。這樣，燃燒用的風扇會啟動，主電磁閥打開，天然氣會送到燃燒器中進行燃燒，燒開熱水。同時出水溫度傳感器感知到熱水溫度，輸送信號到單片機，單片機通過可增減水量，燃?xì)饬康乃克欧骱捅壤y，來控制熱水溫度。

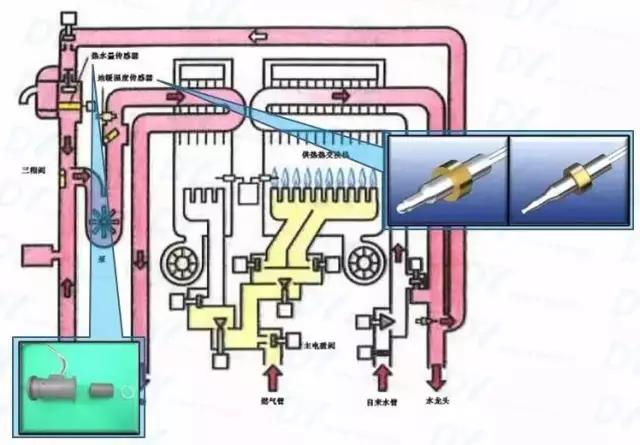

另一方面，打開“追加燃燒”的開關后，會啟動泵吸上地暖（浴缸）的水，水流開關感知到此水流，會將地暖熱交換器的燃燒器點火，被燒開的水再次回送到地暖（浴缸）內。達到設定的熱水溫度時，地暖（浴缸）溫度傳感器會感知到并停止機器的工作。

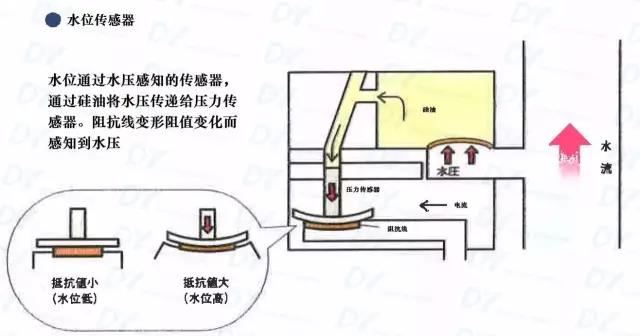

并且“自動供熱”，通過注水電磁閥，打開到地暖（浴缸）的水流流路，通過供熱熱交換器輸送熱水。然后，通過水量傳感器和水位傳感器監測熱水量和水位，注入設定量的熱水。并且，進一步適時地進行熱水溫度的檢測，在“自動供熱”完成后可長時間的維持熱水溫度和水位。
01
溫度控制
通過水量伺服器來控制

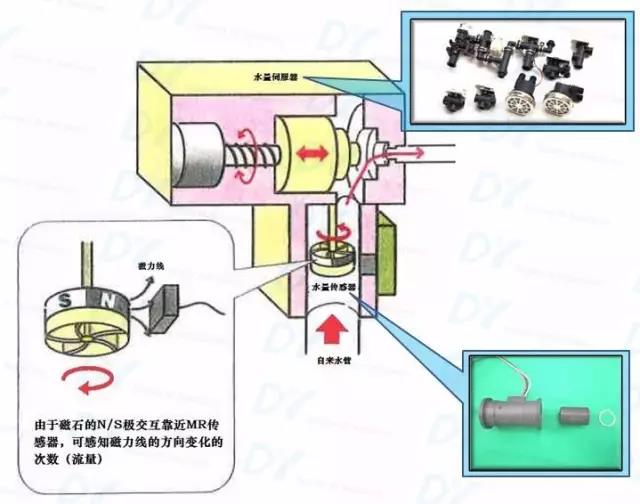

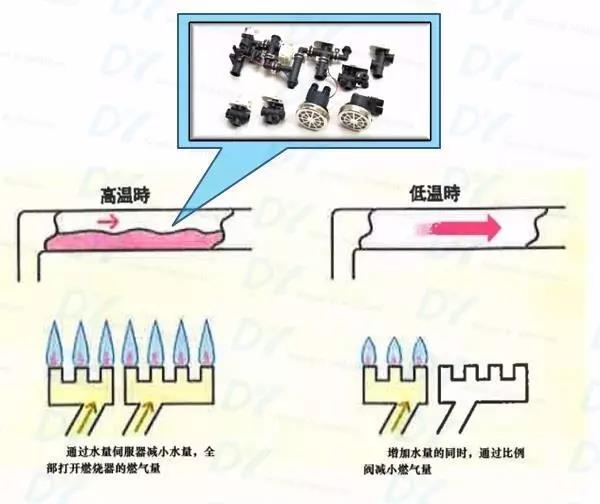

通過控制熱交換器銅管中的水量和燃燒器的火力來進行熱水溫度的調節。希望熱一點的時候，通過水量伺服器擰小流路，將管道內少量的水慢慢地流入充分吸熱，相反，希望降低溫度的時候，擴大流路，將大量的水迅速流過。另外，通過比例閥控制燃?xì)饬縼磉M(jìn)行火力的調節，還有當希望大幅降低熱水溫度的時候，可以關閉切換閥將減少燃燒器的數量。
【通過傳感器感應溫度來控制】

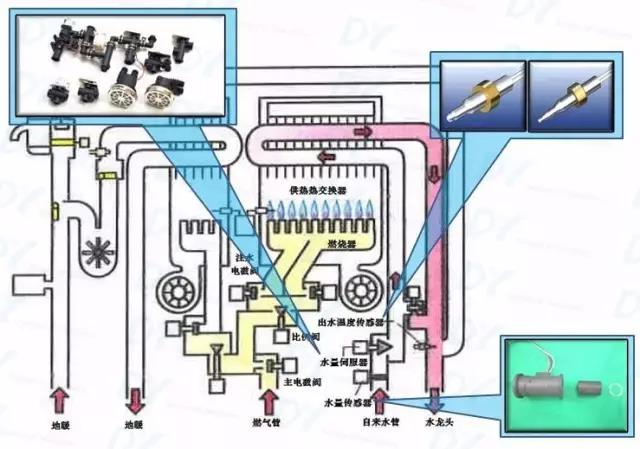

圖一
圖二
*具體產品信息請聯系我們
02
單片機控制
通過水量傳感器、熱敏電阻、水量伺服器的組合來控制
全自動燃?xì)獗趻鞝t不可缺少的部品是單片機。例如，我們觀察“供熱”’時的狀況，通過水量傳感器接受信號的單片機，接連不斷地對風扇啟動，主電磁閥開閥，點火插頭通電下達命令。然后更進一步通過熱敏電阻的信號和設定溫度相比較，計算出需要的水量，燃?xì)饬浚L(fēng)扇的回轉數等來控制水量伺服器，比例閥，風扇馬達。當然這里列舉的只是主要的部件，單片機處理的信息量還會有更龐大的東西。因此，此類機器都需要16位的芯片。

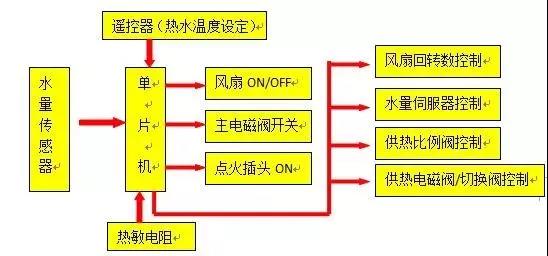

【控制示意圖】
*具體產品信息請聯系我們
03
冷熱水現象
具體分析
冷熱水現象是指供熱時一旦熱水停掉再次出水，熱水溫度急劇上下波動的現象。例如，關掉水閥時吸收熱交換器的余熱而導致產生過熱的熱水，打開水閥到燃燒器點火時的時差，造成沒有被加熱的水持續出水的現象。

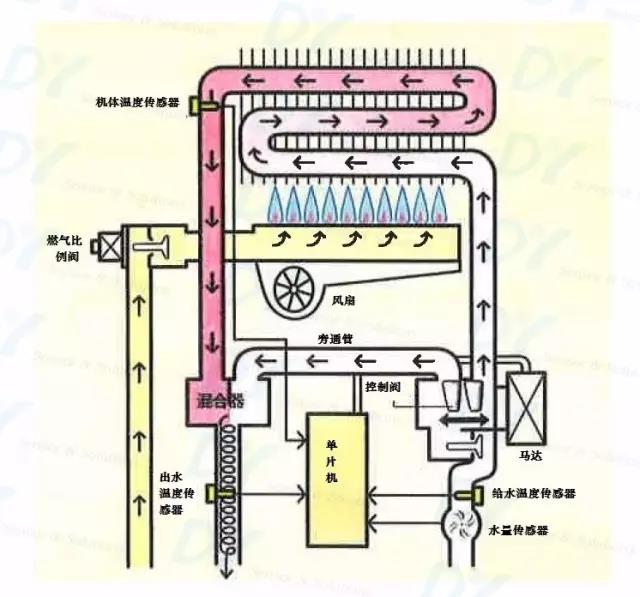

最近為防止這種現象，設計了熱交換器內殘存的熱水和水混合的旁通管，在入水口有控制旁通管水量的閥門，單片機基于三個溫度傳感器的信號，計算出適當溫度的混合比率，時刻調節閥的開度。這個工作在關掉水閥時也會進行的。這樣可以無時差地在任何時間都可以供應適當溫度的熱水。
*具體產品信息請聯系我們
04
安全裝置
具體分析
不完全燃燒和燃?xì)庑孤?/strong>
燃?xì)馊紵臅r(shí)候，需要和空氣進行混合，此比率為對于燃?xì)?的話，空氣為1.5～1.6?？諝馊绻谶@以下的話，會產生不完全燃燒，產生CO中毒。如果高于這個比率的話，熱效率會比較差。
燃?xì)庖灿懈鞣N種類，大致可分為煤氣（低卡燃?xì)猓烊粴猓ǜ呖ㄈ細猓?，液化石油氣（LP）三種，但是光是低卡燃?xì)饩陀惺喾N，目前我國還沒有完全實現轉換為高卡燃?xì)獾呐渌?。因此，我們?cè)谶x擇燃?xì)饩邥r(shí)需要根據居住地配送燃?xì)膺x擇適合的燃?xì)馄骶?。安全起見配備CO報警器和燃?xì)庑孤﹫?bào)警器（CH4，LPG）。

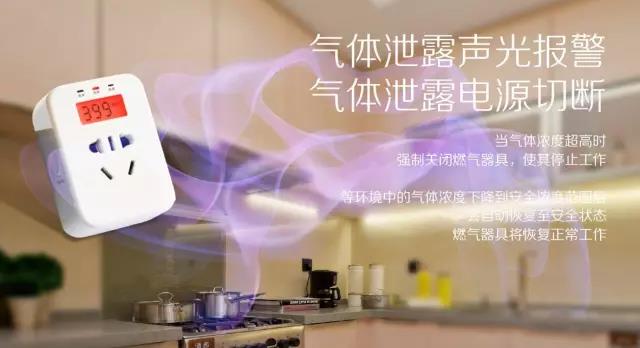

CH4報警器

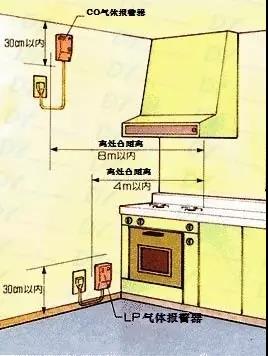

安裝示意圖
