負溫度系數溫度傳感器
●熱敏電阻是精細陶瓷半導體的感熱元件
熱敏電阻是對熱敏感的電阻體，其阻值隨溫度變化而發生顯著變化的半導體。一般的物質溫度上升時，
電阻值漸增。我們的NTC熱敏電阻的電阻值隨溫度上升而顯著減少。
※負溫度系數(英文名稱：Negative Temperature Coefficient；英文縮寫：NTC)
以下說明僅限于NTC熱敏電阻。
熱敏電阻是一種由Mn(錳)，Ni(鎳) ，Co(鈷)為主多種金屬氧化物為原料燒結而成的精細陶瓷半導體的
感熱元件。工作溫度在-50～+500℃之間，涵蓋了日常溫度控制所需的溫度范圍。由于熱敏電阻體積小，又
穩定性好且響應性高，因而大量被使用在家用電器和工業儀器的溫度傳感器或溫度補償元件等用途上。
●熱敏電阻的物理性質
4個常數來決定熱敏電阻特性
熱敏電阻特性，基本上是以[電阻值 R]·[B值 B]·[耗散常數δ]·[熱時間常數τ]這4個常數來決定。
基本上用這4個常數，另外有時候以「電流-電壓特性」和「電阻溫度系數」為補助表示。
1） 電阻值
熱敏電阻的電阻值規定如下。
在規定的環境溫度下，阻體受檢測電流自身發熱引起的電阻值變化相對于總的檢測誤差可以忽略不計的檢測電功率測得的熱敏電阻的直流電阻值。
通常以標準化的檢測電流值和公司內設計的超高精度恒溫槽檢測熱敏電阻的電阻值。
熱敏電阻是通稱NTC的「負溫度系數的熱敏電阻」，具備隨溫度上升而其電阻值減少的特點。
熱敏電阻的[電阻值R]和[絕對溫度T]的關系可近似地用下式表示。
因為電路設計上理想的熱敏電阻特性是工作溫度范圍內的電阻值變化100Ω?100kΩ，所以從各種各樣的特性選擇適合的規格時，此電阻值能作為參考值。
1） B值
B值是表示對溫度變化的熱敏電阻感度的物性值。

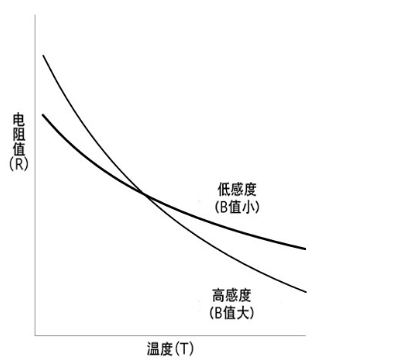

NTC熱敏電阻的特點是隨著溫度升高而其電阻值減少的。其電阻值變化率以B值來表示。在線圖上的
傾斜度也能表示變化率。
其傾斜度大(即B值大)，也就是說對溫度變化的感度高。
表示變化率的B值是兩個環境溫度之間的電阻值變化來計算出來。
B值和電阻值不同，把熱敏電阻芯片尺寸,改變也不會調整B值的規格。
熱敏電阻芯片的材料組成決定了B值規格。而且B值大的熱敏電阻是電阻值也高，所以不能自由地組合電阻值和B值。
比如，雖然電阻值非常高，但是B值極小的熱敏電阻是開發難度特別高的。
我們的熱敏電阻規格類型具備電阻值和B值的多種組合。
如果需要定制特殊B值的話，請咨詢我們。
B值0℃/100℃的計算例。
3） 耗散常數
耗散常數δ是在靜止空氣環境中依通電熱敏電阻自身發熱升高1℃時需要的電功率(mW/℃)。
在周圍溫度Ta外加電功率W時，熱敏電阻自身發熱終于到溫度T的話，成立如下關系。
耗散常數相當就熱敏電阻自身溫度升高1℃的電功率。但是此溫度和周圍環境溫度的誤差也被反映到檢測數據。因此，設計電路時，不妨礙檢測的范圍內應該以控制外加電功率抑制自身發熱。
因為耗散常數δ是「自身發熱」和「放熱」的平衡來決定，所以根據熱敏電阻周圍的環境，顯著變化。
如果熱傳導率高的材料用在熱敏電阻周圍，就會助長放熱，結果耗散常數δ也會增大。反過來低放熱性結構時的耗散常數δ可能會較小，因此裝配材料的選擇是特別重要。
裝配后，在實際工作環境(空氣，水，油，熱板的接觸等)中，由實際檢測耗散常數δ獲得實際工作符合的數據。
4） 熱時間常數
熱時間常數是表示熱敏電阻追隨周圍溫度變化的響應性程度。
熱敏電阻周圍環境溫度從T1變化到T2時，經過時間t(sec.)和熱敏電阻溫度T之間成立以下關系。
關系式中的τ(sec.)就是熱時間常數。
t=τ的話，可以表示如下。
就此熱敏電阻的溫度變化到初期溫差的63.2％所需要的時間定義為熱時間常數τ(sec.)。
單有被定義為熱時間常數的時間，熱敏電阻溫度不會到達周圍環境溫度。

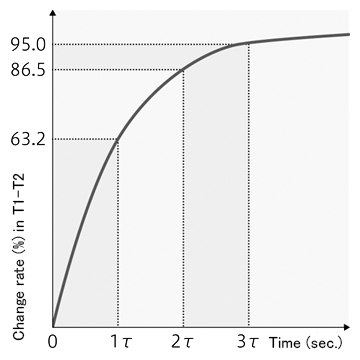

熱時間常數τ(sec.)n倍時的溫度變化率如下。用熱時間常數
τ(sec.)的約7倍就熱敏電阻溫度會到達周圍環境溫度。
τ = 63.2%, 2τ = 86.5%, 3τ = 95.0%, ???? 7τ ≒ 100%

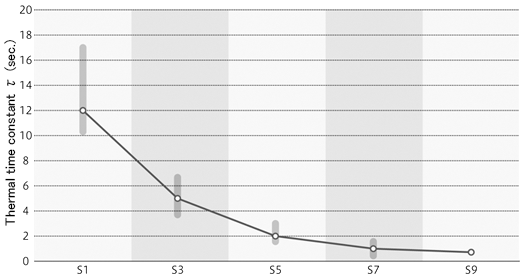

因為熱敏電阻體積越小越響應速度快，所以小型熱敏電阻的熱時間常數τ會較小。另外由于熱敏電
阻裝配結構，響應速度會顯著變化，因此應該十分留意工作環境，還要選擇熱傳導率高的材料。
5） 電流-電壓特性（I-V特性）
電流-電壓特性(I-V特性)是熱敏電阻通電時的電壓變化表示在線圖上的。
NTC熱敏電阻的電流-電壓特性(I-V特性)的特點是隨著電流值增大，電壓值也線圖上直線地增大。但是
到達有的電流值后電壓值開始減少。
通電后熱敏電阻開始自身發熱，隨著電流量增大，發熱量也繼續增大。
由于導線的放熱及熱敏電阻表面的放熱(依輻射)，自身發熱量較小時的放熱量比發熱量較大。因此熱
敏電阻因自身發熱的溫度變化不發生，而電阻值也不會受影響。依照歐姆定律，電流和電壓是比例關系。
但是發熱量超過放熱量的話，因自身發熱而熱敏電阻溫度會升高，受此影響地電阻值也減少就電流和電壓的比例關系會消滅。為此越過境界值后電壓值逐漸減少的。

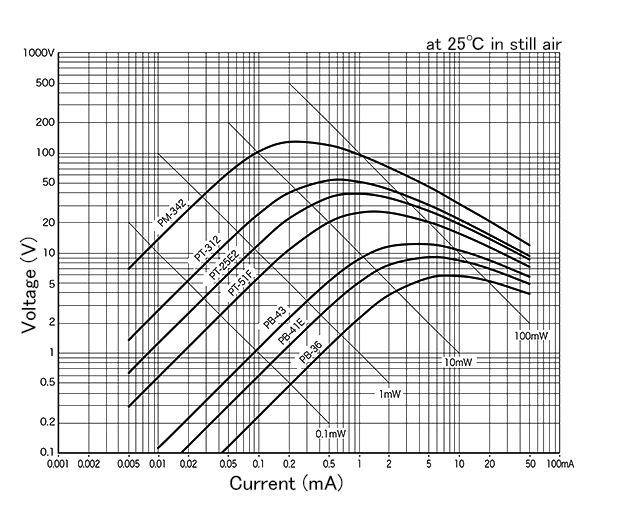

熱敏電阻元件的電流-電壓特性表示在以下線圖。熱敏電阻自身發熱給電阻值變化的影響微小的范圍內(線圖上用直線表示的領域內)，應該通常使用。
而且超過線圖頂點的外加電壓使用時，熱敏電阻進入「失控模式(電阻值減少和自身發熱之間不斷地重復)」，經短時間有可能會炙熱破損，應該特別注意。
6） 電阻溫度系數α

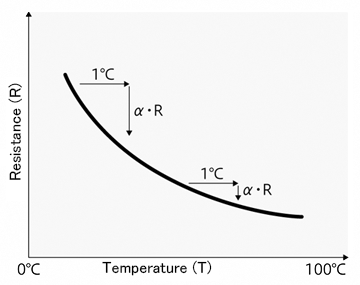

電阻溫度系數是表示熱敏電阻每1℃的電阻值變化率。單位是％/℃。
電阻溫度系數α表示為。在這里將熱敏電阻的阻值R和絕對溫度T的關系式(請參照電阻值)，用溫度T微分，將α代入所求公式，可以表示如下。
電阻溫度系數α的符號(-)表示隨著溫度升高熱敏電阻電阻值會減少的。B值是3400K，求20℃附近的電阻溫度系數的話
電阻溫度系數α≒-4％/℃。
一般金屬及合金隨著溫度升高電阻值會增大。對1℃的溫度變化，其溫度系數是0.4％(金),0.39％(鉑)，
較大的也0.66％(鐵)，0.67％(鎳)程度。但熱敏電阻的電阻溫度系數是約-4％。換言之，對微小溫度變化也，
熱敏電阻的電阻值會顯著變化?？梢哉f熱敏電阻傳感器適用精密溫度檢測和微小溫差控制。
7） 絕緣電阻
熱敏電阻元件的絕緣電阻是「導線←→玻璃」之間的絕緣性。
確保耐久性能上，充分的絕緣性是很重要。我們對全部熱敏電阻產品進行全數檢測絕緣電阻。

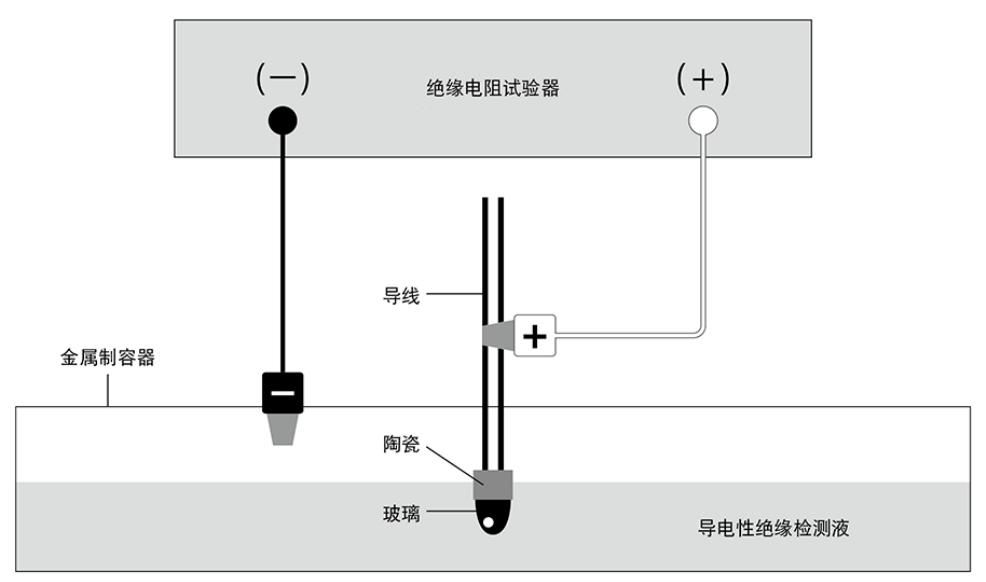

檢測絕緣電阻辦法表示在下圖。
金屬制容器里充填導電性的絕緣檢測液，將熱敏電阻浸漬至玻璃頭部。
首先將絕緣電阻試驗器的陽極(+)連接熱敏電阻導線，其次將絕緣電阻試驗器的陰極(-)連接金屬制容器，
然后檢測「導線←→玻璃」之間的絕緣性。
