水分測定範囲 | 12 ppbv ～ 20 ppmv （露點：-100 ～ -５５ ℃） （in N2） |
応答時間 | 50 ppbv ? 1000 ppbv 約60秒 (90%応答) |
システム精度 | ±4% または ±12 ppbvの大きい方 |
サンプルガス溫度 | 5～60 ℃ |
サンプル流量 | <2.0 L / min |
サンプル圧力 | 86～106 kPaA （オプションにて～900 kPaAまで対応） |
サンプルガス種別 | Air, N2, O2, Ar （ソフトウェアより設定可能、その他ガスは要相談） |
測定値 | 體積モル分率 [ppmv], 計測部ガス溫度 [℃], 計測部ガス圧力 [PaA] |
演算値 | 露點 / 霜點溫度 [℃] |
デジタル出力 | RS-232C |
アナログ出力 | 4～20 mA （オプション） |
アラーム出力 | リレー接點出力 （オプション） |
接続継手 | サンプルガス IN-OUT：1/4 inch （フジキン製：UJR-RP） |
供給電源 | 付屬ACアダプタ （100-240 V, 50 / 60 Hz, 1.4 Amax） |
重量 | センサ部：約5 kg （ACアダプタを除く）, モニタ部：約1.7 kg |
寸法 | センサ部：W150×D300×H165 mm, モニタ部：W150×D75.4×H200 mm |
CRDS（Cavity Ring-Down Spectroscopy）方式は現在用いられている微量水分の測定原理の中でも正確に、かつ高速で測定する方式です。測定ガスを満たしたキャビティの両端に高反射率ミラーを設置しレーザー光を?qū)?します。レーザー光には気體中の水分子の吸収波長を使用しているため、キャビティ內の水分率に応じて吸収量が変化します。キャビティ內に導入された光の量は高反射率ミラーの反射率と水分率に依存して減衰します。高反射率ミラーから漏れ出した光を受光し、減衰の時間を時定數（リングダウンタイム）として吸収スペクトルを得て、フィッティングを行うことで水分量を測定します。
微量水分領域での高精度?高感度?高速応答測定を?qū)g現
mini CRDS-H2Oは12 ppbv ～ 20 ppmv（-100 ～ -55 ℃DP）の微量水分を非常に精度良く測定可能です。また、測定部（キャビティ）の小型化を?qū)g現したため、ドライガス置換時の応答性も非常に高く、１５ ppbv?1000 ppbvの水分量変化に対して、60秒以內で応答します（90%応答）。
見やすいタッチパネルで簡単操作
モニタ部には5inchのフルカラータッチパネルが搭載されており、測定の開始?停止や設定を行うことができます。測定畫面では大きな測定値とトレンドグラフが表示され、大きなグラフと切り替えることが可能です。また、誤動作を防止するための畫面ロック機能や、機器の狀態を確認する機能、設定した閾値の判定を行うアラーム機能を搭載しています。モニタ部の代わりにPCを使用する場合は、専用ソフトウェアにて同機能を使用可能です。

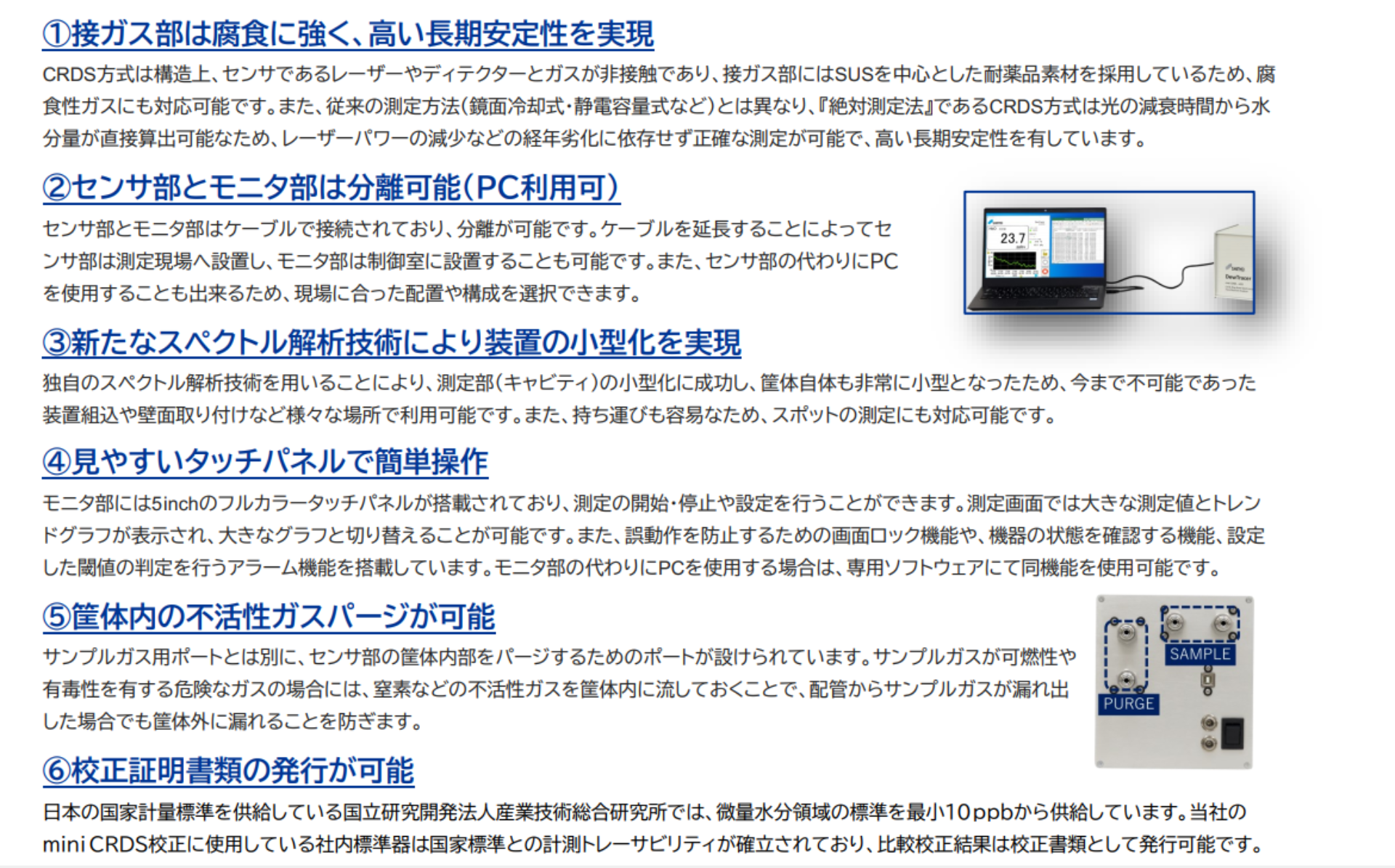

接ガス部は腐食に強く、高い長期安定性を?qū)g現
CRDS方式は構造上、センサであるレーザーやディテクターとガスが非接觸であり、接ガス部にはSUSを中心とした耐薬品素材を採用しているため、腐食性ガスにも対応可能です。また、従來の測定方法（鏡面冷卻式?靜電容量式など）とは異なり、『絶対測定法』であるCRDS方式は光の減衰時間から水分量が直接算出可能なため、レーザーパワーの減少などの経年劣化に依存せず正確な測定が可能で、高い長期安定性を有しています。
